CNC SHiELD 1.4

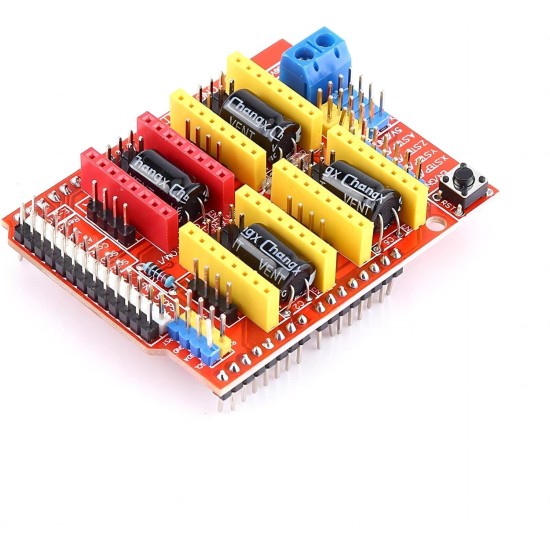

لوحة التوسيع CNC Shield V3 مع دعم مشغلات A4988

لوحة التوسيع CNC Shield V3 هي حل مثالي لمشاريع الحفر والروبوتات والطابعات ثلاثية الأبعاد المعتمدة على منصة أردوينو. تتميز بتصميم مدمج يدعم حتى 4 محركات خطوة (X، Y، Z، A) باستخدام مشغلات A4988 أو DRV8825، مما يتيح تحكمًا دقيقًا وسلسًا في الحركة.

 الميزات الرئيسية:

• متوافقة مع أردوينو UNO R3: تتصل مباشرة بدون الحاجة إلى أسلاك إضافية.

• دعم 4 محاور: X، Y، Z، ومحور إضافي A يمكن تخصيصه أو تكراره.

• متوافقة مع GRBL: تعمل بسلاسة مع برنامج GRBL المفتوح المصدر للتحكم في G-code.

• دعم PWM للمغزل: تحكم في سرعة واتجاه المغزل بدقة.

• 6 مداخل لمفاتيح النهاية: مدخلان لكل محور لضمان دقة الحركة.

• إعدادات Micro-Stepping: تخصيص دقة الحركة باستخدام الجسور (Jumpers).

• جهد تشغيل واسع: يدعم جهد دخل من 12V حتى 36V DC.
